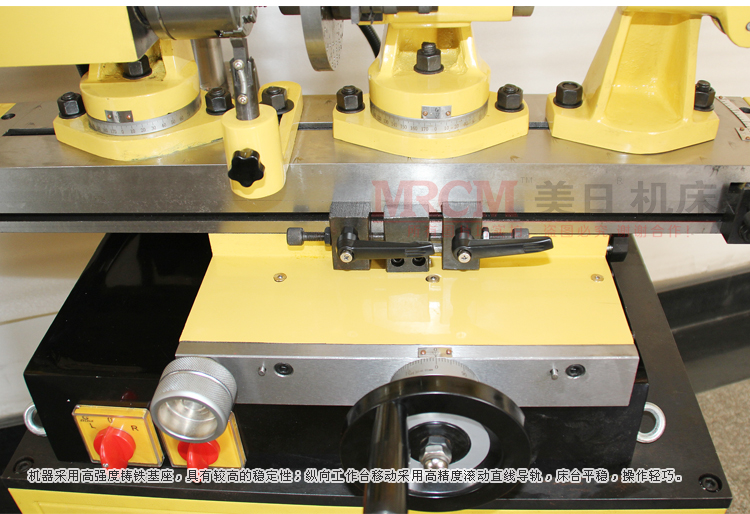

萬能工具磨床主要由床身、十字滑板、升降套筒、磨頭及各種附件組成，共有四種運動：主軸旋轉運動、縱向運動、橫向運動、垂直升降運動。縱向移動采用滾動鋼導軌；升降套筒為滾動絲杠傳動；橫向移動為滑動導軌；磨頭主軸可以實現四種轉速，以供磨削不同刀具所需。線滾動導軌兩種，床臺平衡，操作輕巧。

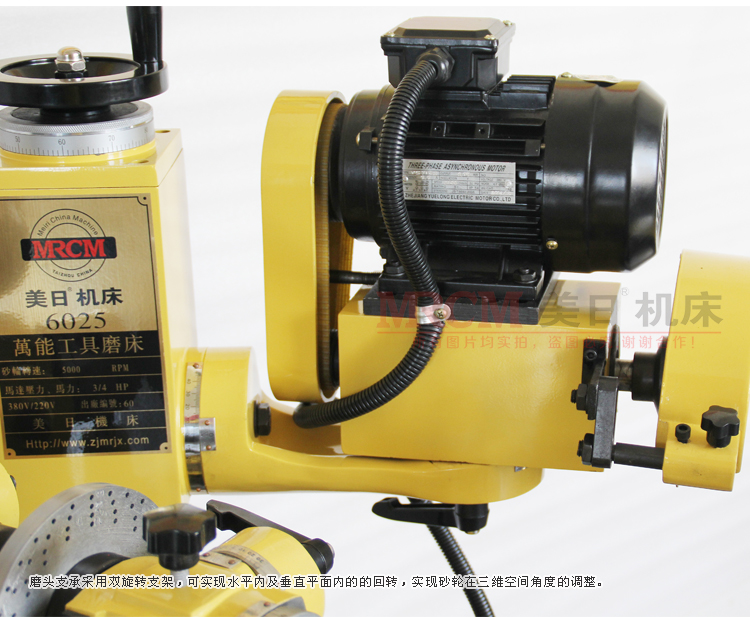

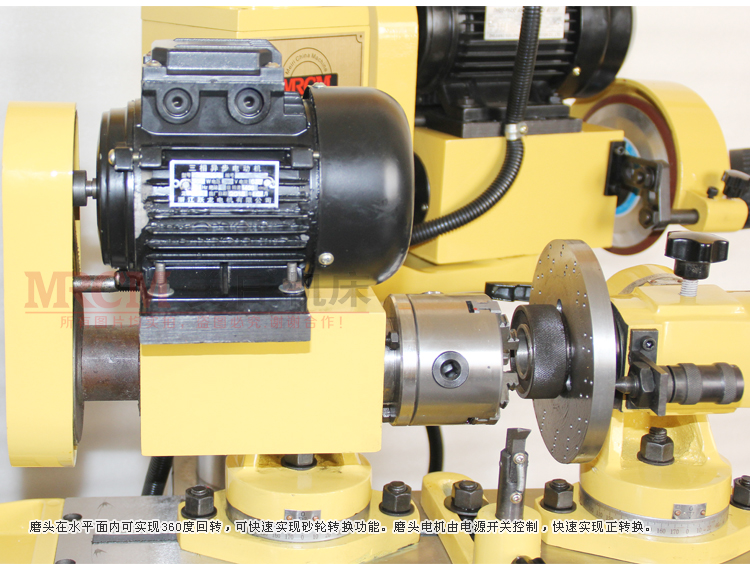

馬達可360°旋轉，當研磨不同材質的刀具時，只要旋轉砂輪，可增加安全性及減少砂輪的互換及修整時間，增加刀具研磨的操控性。
采用高強韌FC30鐵，長久保持機械精度。

---

產品參數
產品型號：MR-6025
可磨削工件最大直徑：250mm
工作臺左右行程：330mm
工作臺前後行程：190mm
工作臺上下行程：135mm
砂輪垂直升降距離：135mm
砂輪水平回轉角度：360°
磨頭轉速：5000rpm
磨頭電機功率：3/4HP
機床總功率：1KW
頭架中心高：135mm
頭架主軸錐孔：莫氏4#
頭尾架可夾持工件最大長度：450mm
工作臺面積：128×678mm
砂輪尺寸：ф150×16×ф32
包裝尺寸：82×65×73cm
重       量：222kg

---

602萬能工具磨床標配配件

---

可選配工具磨床附件

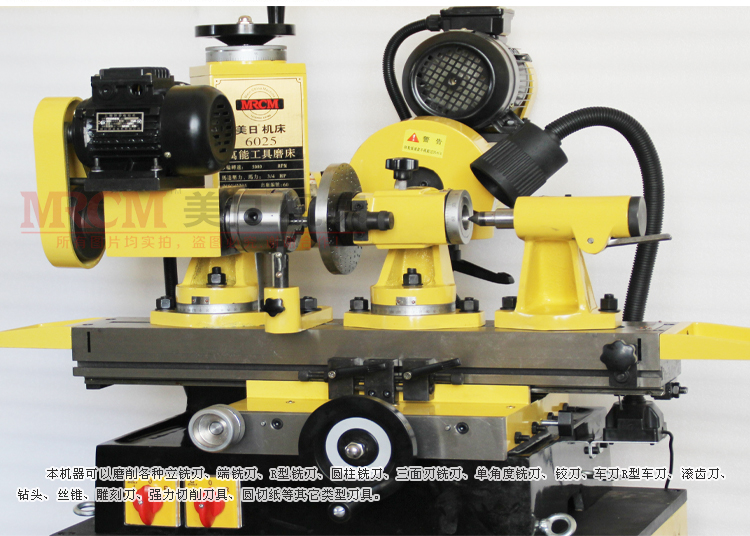

1. 本機標配附件可研磨車刀、三面刃銑刀、滾齒刀、圓切紙刀等。
2. 選配5OE 附件可研磨莫氏4#錐度螺旋銑刀、球形銑刀、R 型車刀等。
3. 選配5OK 附件可研磨莫氏4#錐度或直徑3-32鉆頭、螺絲攻等。
4. 選配5OD 附件可研磨莫氏4#錐度螺旋銑刀等。
5. 還有選配附件50J刀具頂磨夾具、50B機箱等。

---

產品展示圖

---

安全技術規程
1、安全預防措施應讓持有電工操作證的專業人員進行電器安裝或維修。
2、開機前檢查電機銘牌上的電壓和頻率是否和電源一致。
3、機床電源插頭、插座上的各觸腳應緊固可靠，無鬆動或不接觸現象。
4、不要濫用電線，不要用力猛拉插座上的電源線，電線應遠離高溫、油膩、尖銳邊緣的地方。
5、當發生故障或有不正常聲響應立即拔插頭，關上機床主軸箱左側面的按鈕開關，然後進行檢查修理。
6、不要讓機床在無人情況下運轉，一定要在關機後，停止運轉才能離開。外界切斷電源，應按紅色按鈕，否則機床會在無人情況下來電運轉。
7、保持工作場地的乾淨整潔，不要在潮濕、雜亂、微弱光線。易燃易爆的地方使用機床。讓兒童或參觀者遠離機床，避免各種不安全因素發生。
8、機床不能超過最大切削能力，避免各種不安全因素發生。
9、穿戴適當，不要穿寬鬆衣服或戴手飾、手套，長髮應用髮夾固定再戴上帽子，防上被機器捲入的危險。
10、工作時工件應緊固可靠，切勿手持工件，這樣雙手可用來操縱機器。
11、保持導軌面的清潔，不要讓砂粒、灰塵進入免損壞導軌。
12、不要在你疲勞或服用酒精、麻醉劑的情況下，再操縱機器。
13、當機床的零件，附件損壞，請不要任意代用，應採用相同性能的對應零配件，如採用本單位的則最佳。
